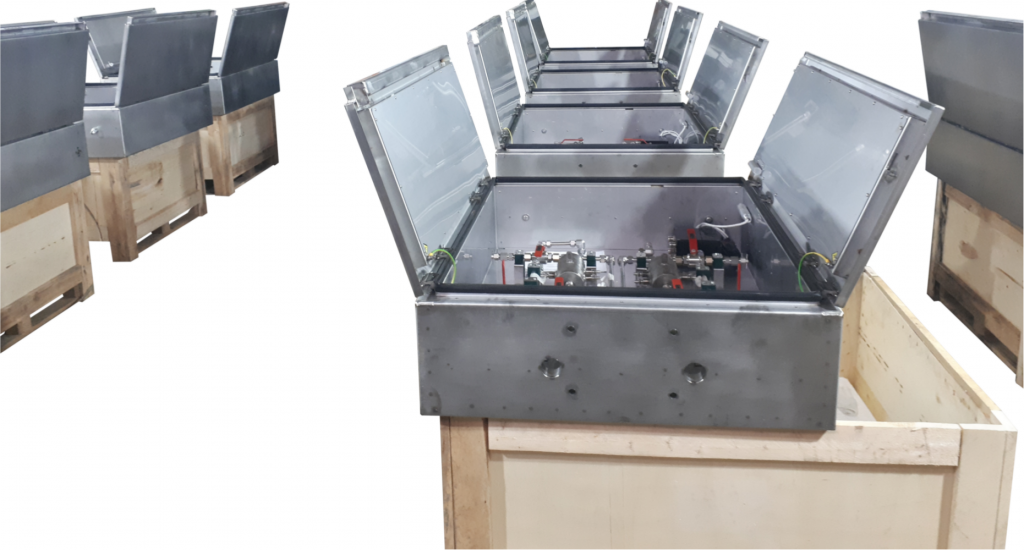

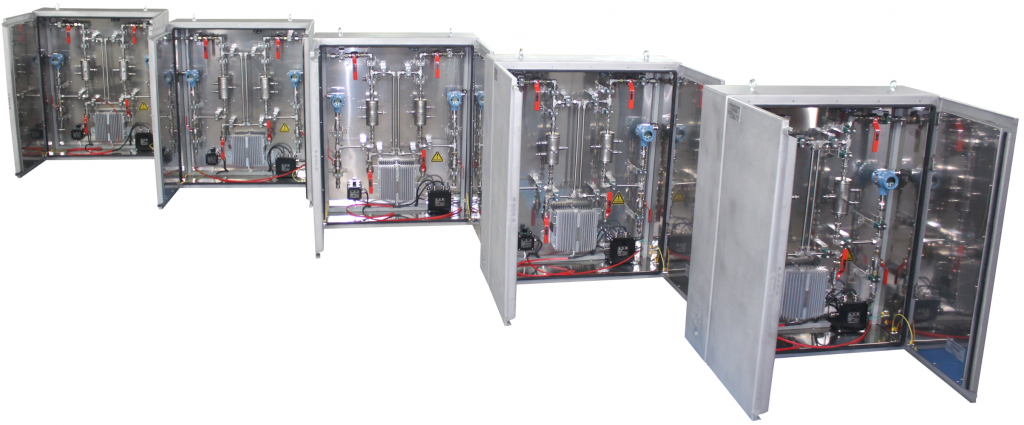

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

• Подключение согласно требований ОТТ-23.060.30-КТН-108-15.
• Разделение сред при измерении давления.
• Внутренний обогрев защитного корпуса.
• Измерение давления в двух патрубках арматуры независимо с передачей данных.
• Передача данных о несанкционированном доступе (открытия) узла отбора давления.

• Узлы отбора давления из патрубков задвижки MMK–PCV реализованы согласно принципиальной гидравлической схемы узла отбора давления из патрубков задвижки согласно требований ОТТ-23.060.30-КТН-108-15.
• Узлы отбора давления из патрубков задвижки MMK–PCV размещаются на шиберных задвижках согласно эскиза по требованиям ОТТ-23.060.30-КТН-108-15.
• Подключение узлов отбора давления к трубопроводной арматуре осуществляется с помощью двух трубопроводов высокого давления внешним диаметром 20 мм, которые заходят в узел отбора давления через два трубных ввода в нижней панели защитного корпуса.
• Датчики избыточного давления применяемые в узлах отбора давления:
• оснащены жидкокристаллическим индикатором;
• внесены в Федеральный информационный фонд по обеспечению единства измерений;
• имеют сертификат / свидетельство об утверждении типа СИ и методики поверки СИ, установленные в приложении / описании типа СИ к сертификату / свидетельству об утверждении типа;
• имеют подтверждение о действующей поверке в виде, установленном в методике поверки данного СИ, действующее не менее 6 месяцев после даты поставки;
• подтверждены сертификатом взрывозащиты, оформленным в соответствии с действующими НД определяемым заводом изготовителем.

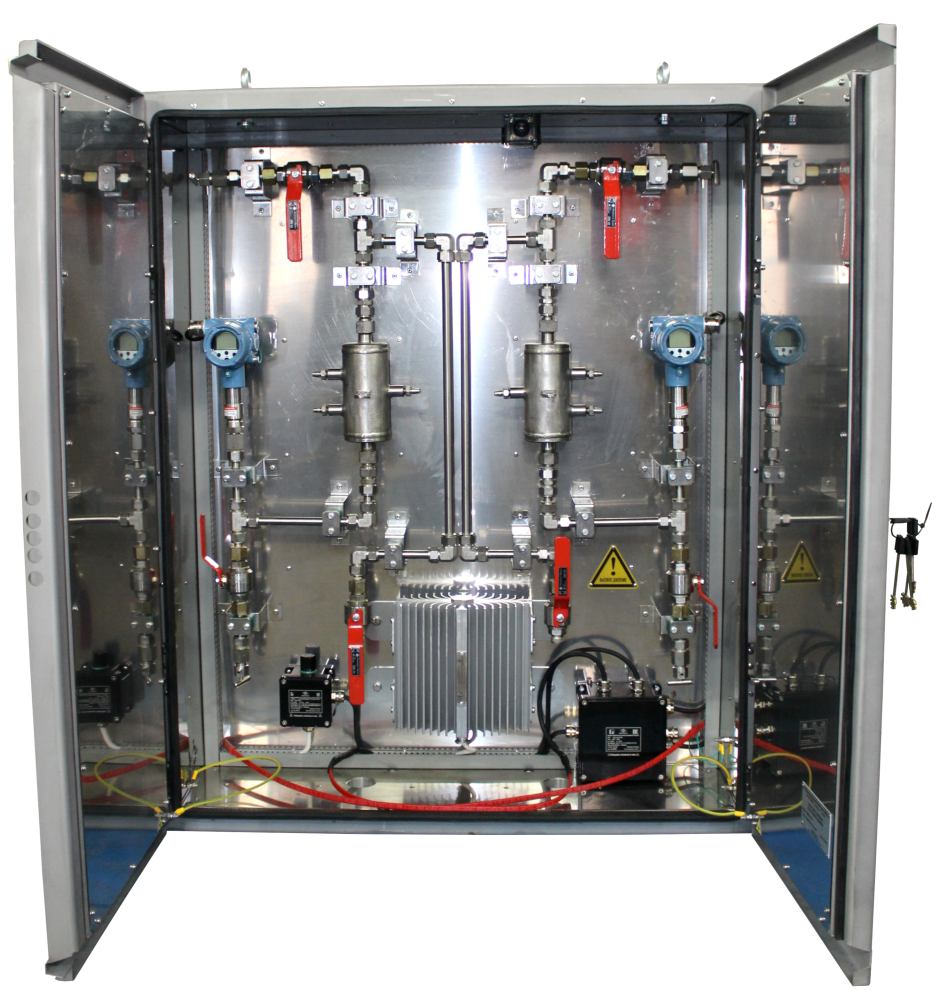

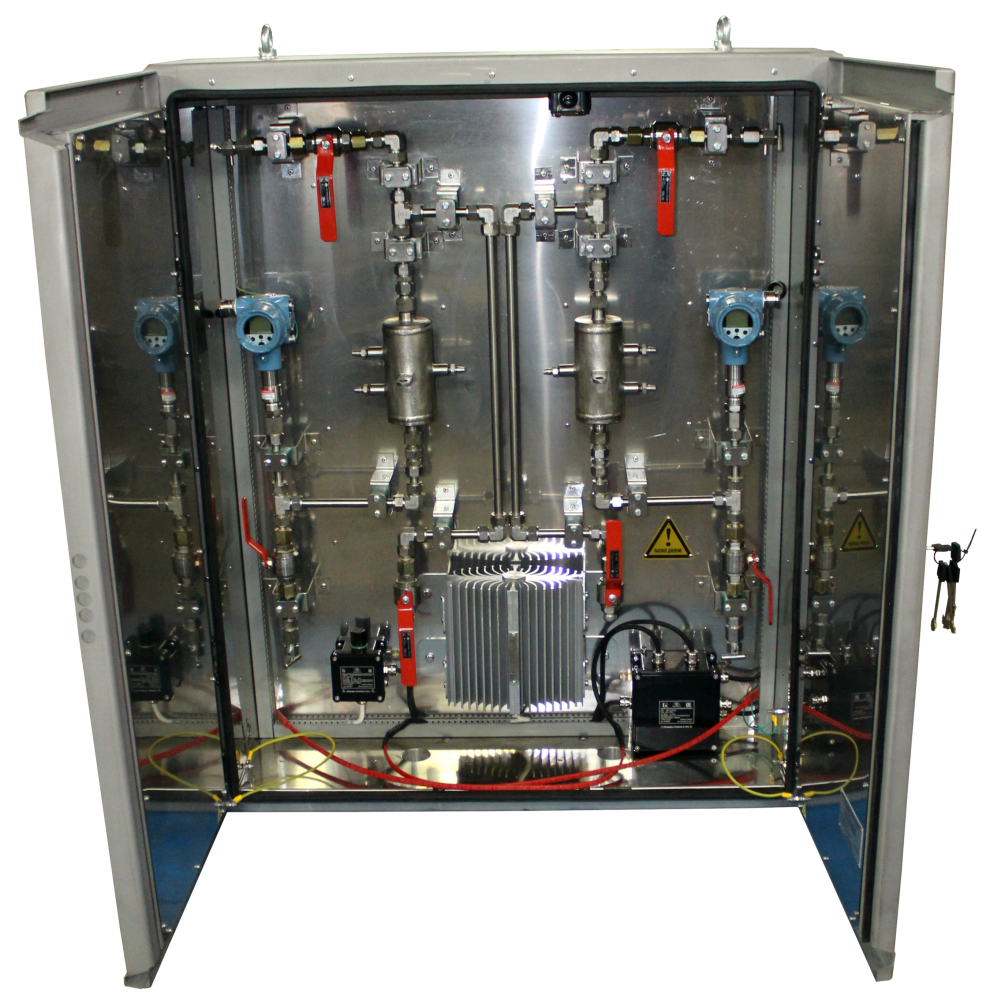

• Импульсные линии узлов отбора давления выполняться из нержавеющей стали.
• Соединение импульсных трубопроводов узлов отбора давления выполнено с помощью разъёмных трубных присоединений высокого давления.

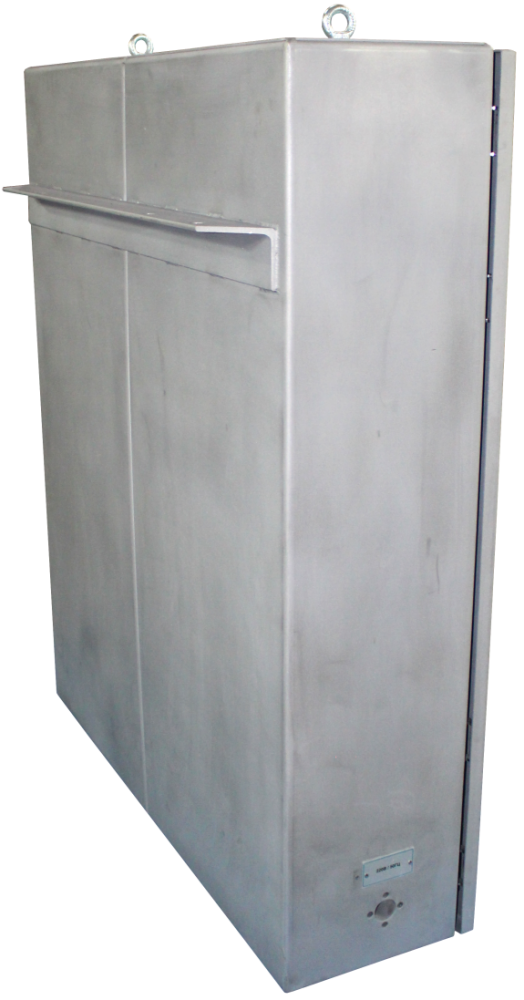

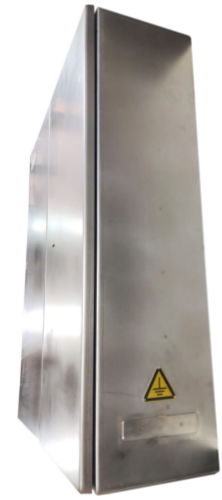

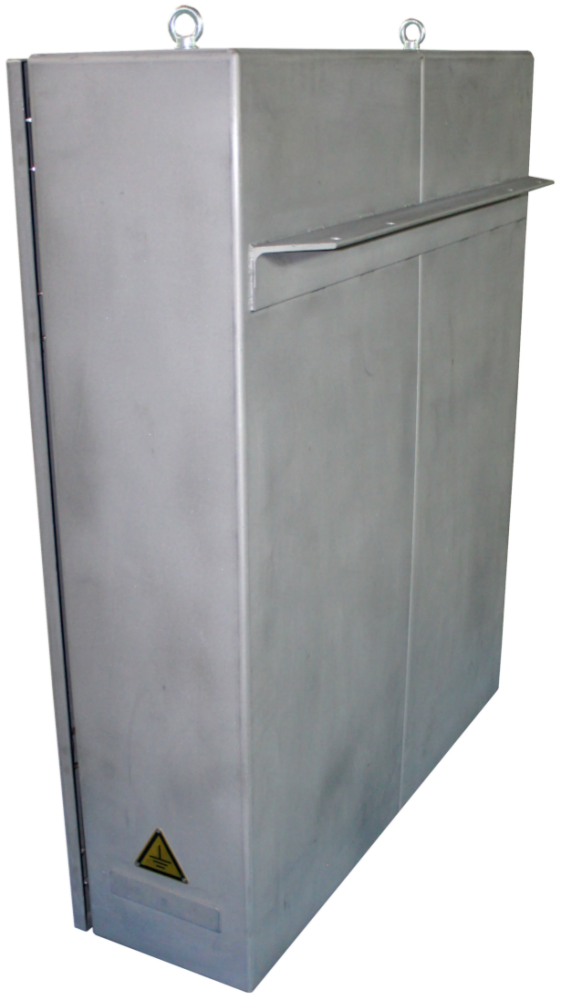

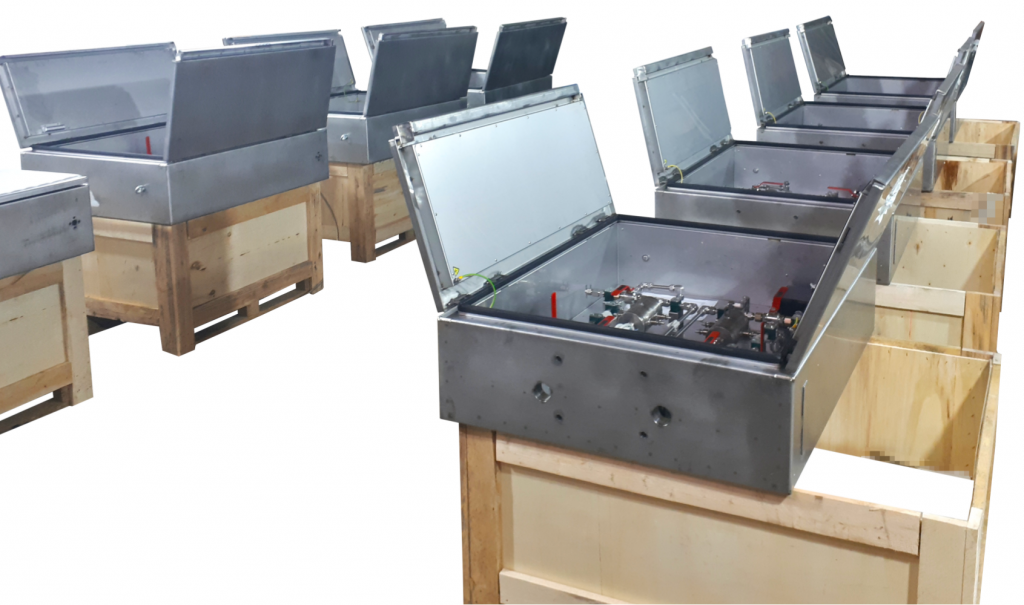

• Защитный корпус изготовлен из стальных нержавеющих листов толщиной 3 мм.

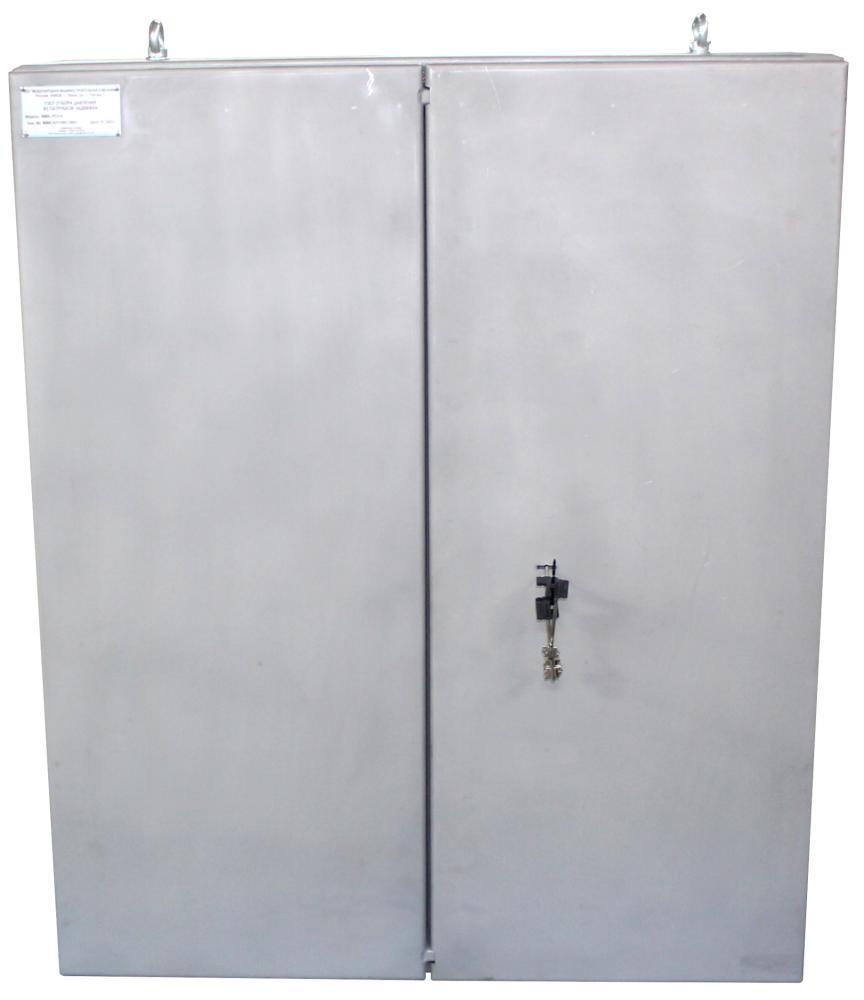

• В конструкции дверей защитного корпуса применяется замок сейфового типа и скрытые петли, позволяющие обеспечить снаружи ровную поверхность.
• Защитный корпус имеет электроконтактные датчики несанкционированного доступа.
• Кабельный ввод размещён на левой боковой стенки защитного корпуса, и защищён от попадания влаги и повреждения.
• Труба кабельного ввода представляет собой отдельную сборочную единицу, которая монтируется на защитном корпусе при монтаже на объекте.
• Для исключения возможности несанкционированного раскрепления соединения кабельной трубы с защитным корпусом, винты ввинчены с внутренней стороны.
• Кабельный ввод оснащён опорной, нажимной и прокладочными шайбами, которые должны дорабатываться при монтаже защитного корпуса под диаметры и количество вводимых в защитный корпус кабелей.
• На внутренней поверхности защитного корпуса находится приваренный к корпусу болт М6 для присоединения заземляемых устройств. С наружной стороны напротив болта М6 находится стальные пластины для приварки наружного контура заземления.
• Внутренний обогрев узлов отбора давления осуществляется с помощью обогревателя взрывозащищённого с естественной конвекцией (без принудительного вентилятора), который управляется с помощью термостата взрывозащищённого. Обогреватель в паре с термостатом работают в автоматическом режиме, т.е. при понижении температуры ниже предустановленной на термостате обогреватель включается автоматически. При достижении предустановленной температуры на термостате обогреватель отключается автоматически.
• Обогрев двух подводных трубопроводов высокого давления диаметром 20 мм (от трубопроводной арматуры) осуществляется с помощью саморегулирующегося нагревающего кабеля, который проходит вдоль трубопроводов.
• Утепление двух патрубков высокого давления диаметром 20 мм осуществляется с помощью фасонных изделий трубной теплоизоляции. Теплоизоляционные цилиндры из каменной ваты на основе горных пород базальтовой группы с покрытием алюминиевой фольгой.
