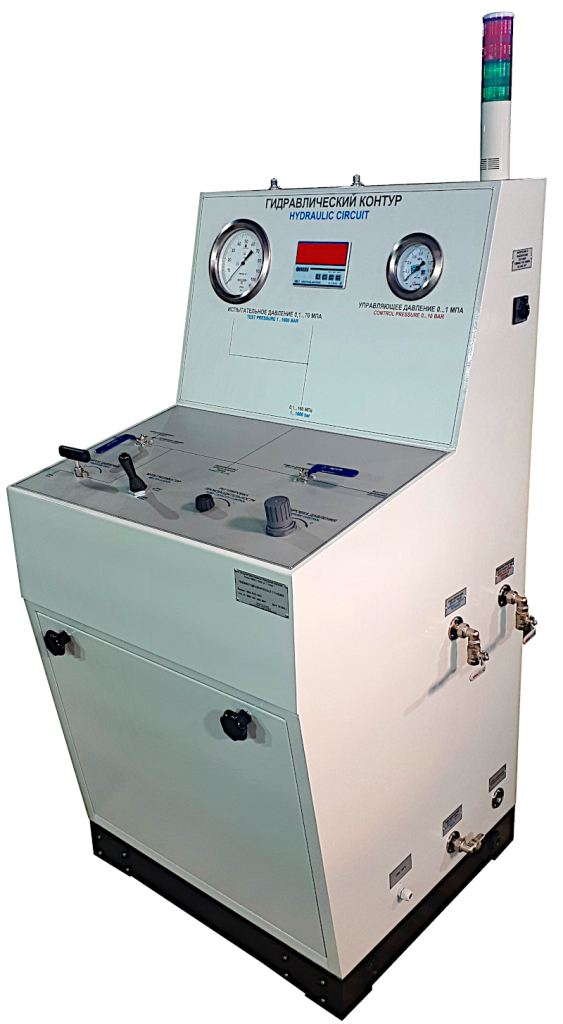

MMK–PGS–70W1

Пневмогидравлическая станция

высокого давления

испытательной среды

0,1 ... 70 МПа (1 ... 700 bar)

НАЗНАЧЕНИЕ:

Пневмогидравлическая станция MMK–PGS–70W1 предназначена для:

Создание давления испытательных сред (вода, вода с ингибитором коррозии) при испытаниях трубопроводной арматуры, нефтегазопромыслового оборудования, стандартных деталей трубопроводов, трубопроводов, баллонов, а также других сосудов, работающих под давлением.
Управления процессом испытаний.
Точной индикации контролируемых параметров испытаний.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ СТАНЦИИ:

Пневмогидравлические станции MMK–PGS обозначаются следующим образом:

MMK–PGS–(1)–W–(2)

где
PGS – Пневмогидравлическая станция;
1 – Максимальное давление испытательной среды, МПа;
W – Испытательная среда - Вода / вода с ингибитором коррозии;
2 – Количество контуров испытательных линий, шт.

ИСПЫТАТЕЛЬНЫЕ СРЕДЫ:

вода / вода с ингибитором коррозии.

УПРАВЛЯЮЩИЕ СРЕДЫ:

сжатый воздух: 0,6...1,0 МПа

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

Заполнение жидкой испытательной средой от внешней сети.
Плавная бесступенчатая регулировка давления испытательной среды при наборе давления с возможностью установки величины давления в диапазоне от 0,1 до 70 МПа.
Автоматическое поддержание заданного давления испытательной среды при испытаниях на герметичность относительно внешней среды и при испытаниях на герметичность затвора в случае уменьшения давления за счёт появления малой протечки, вызванной дефектом испытываемого изделия.
Фиксация и удержание заданного давления испытательной среды при испытаниях.
Индикация давления испытательной среды стрелочным манометром для точных измерений класса точности 0,6%.
Дублирующая индикация давления испытательной среды электронным прибором индикации по сигналу от датчика давления класса точности 0,25%.
Плавная бесступенчатая регулировка давления испытательной среды при сбросе давления с возможностью установки величины давления в диапазоне от 70 до 0 МПа.
Слив жидкой испытательной среды самотёком в сливную линию станции.

ОСОБЕННОСТИ ИЗДЕЛИЯ:

Конструкция станции обеспечивает заполнение, нагнетание испытательного давления, удержание давления и слив жидкой испытательной среды через испытательную линию высокого давления, объединённую с линией заполнения и слива низкого давления (все операции выполняются через один рукав высокого давления увеличенного сечения). При этом не требуется дополнительной переключений станции с испытательным оборудованием.
Станция обеспечивает срабатывание следующих устройств индикации:

при включении питания станции загорается зелёный предупредительный сигнал;
при наборе испытательного давления в гидравлическом контуре более 0,3...0,6 МПа загорается красный предупредительный сигнал.

За счёт применения приборов измерения давления с разными классами точности допускается отличия в показаниях приборов измерения давления в рамках суммы погрешностей измерения.
Арматура, фитинги и трубопроводы высокого давления в пневмогидравлической станции MMK–PGS–70W1 коммутируются между собой с помощью разъёмных герметичных быстросъёмных виброустойчивых соединений. Сварные соединения для коммутации арматуры, фитинги и трубопроводы высокого давления не применяются.
Заполнение испытываемых изделий испытательной средой осуществляться без использования станции.
Слив из испытываемых изделий испытательной среды осуществляться без использования станции.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

НАИМЕНОВАНИЕ:	ПАРАМЕТРЫ:
Управление процессом испытаний	Ручное – станция управляется вручную при помощи шаровых кранов, запорных клапанов и регуляторов давления
Номинальное давление испытательной среды на выходе при гидравлических испытаниях, МПа	0,1…70 плавно регулируемое
Максимальный расход испытательной среды через затвор испытываемой арматуры при испытаниях на герметичность затвора запорной, запорно-регулирующей трубопроводной арматуры и устьевой арматуры, см3/мин	0...8
Производительность нагнетания испытательной среды на выходе при гидравлических испытаниях при максимальном давлении, л/мин	0,1
Максимальный расход управляющей среды (сжатый воздух), нл/мин	не менее 500…700
Испытательные среды, подводимые к станции	Вода, вода с ингибитором коррозии: тонкость фильтрации 25 мкм; давление на входе 0,1...0,3 МПа; место подвода - правая боковая панель станции.
Управляющие среды, подводимые к станции	Сжатый воздух низкого давления: класс чистоты по ГОСТ 17433-80 - не выше 7-го; давление на входе 0,6…1,0 МПа; место подвода - правая боковая панель станции.
Ток питающей сети	Переменный / 220 В / 50 Гц
Габаритные размеры ( L х В х Н), мм	850 х 800 х 1650

ОБОРУДОВАНИЕ СООТВЕТСТВУЕТ:

Требованиям федеральных норм и правил в области ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ;
Требованиям технического регламента таможенного союза "О БЕЗОПАСНОСТИ МАШИН И ОБОРУДОВАНИЯ";
Проведена экспертиза промышленной эксплуатации технических устройств, ПРИМЕНЯЕМЫХ НА ОПАСНЫХ ПРОИЗВОДСТВЕННЫХ ОБЪЕКТАХ;
Соответствует требованиям системы отраслевой стандартизации ОТТ «АК «Транснефть»;
Соответствует требованиям системы отраслевой стандартизации СТО «Газпром»;
Соответствует требованиям системы отраслевой стандартизации Weatherford;
Соответствует ГОСТ РВ 0008-002-2013– Государственная система обеспечения единства измерений. Аттестация испытательного оборудования, применяемого при оценке соответствия оборонной продукции;

* При необходимости возможно проведение любой сертификации поставляемого оборудования по требованию Заказчика.

Испытательное оборудование производства ООО "ММК" спроектировано с учетом требований технологий испытаний ТПА таких компаний как ПАО «Транснефть», Госкорпорация «Росатом», ПАО «Газпром», ПАО «ЛУКОЙЛ», ПАО «НК «Роснефть» и других компаний, что соответствует требованиям Российским и международным стандартам в области испытаний трубопроводной арматуры.
